FANUC PC050報警(PMC 系統報警)
原因和處理:
如果檢測到 PMC 錯誤,就發生此報警。可能的原因包括 I/O Link 通訊錯誤和 PMC 控制電路出故障。
I/O Link 的連接 I/O Link 是串行接口,連接 CNC 和許多 I/O設備,使 I/O信號在設備間以高速傳輸。當多種設備使用 I/O Link 連接時,相互之間就形成一 種關聯,某個設備為主控端,另一些設備為從屬端。從從屬端過來的輸入信號在固定的時間段傳送給主控端。從主控端發出的輸出信號在 固定時間傳送給從屬端。在 CNC 系統中,主控端就是 CNC(母板)。通過 I/O Link 傳送的 I/O信號用在 PMC 梯形圖中。
I/O Link 通訊錯誤

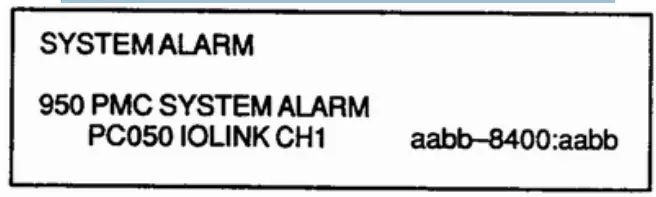

如果發生了 950 報警,畫面上顯示“PC050”,那么 I/O Link 可能出現PC050 了通訊錯誤。畫面顯示舉例
?
在上例中,通過 xx:yy可以確定報警原因。xx 和 yy是十六進制表示法。CH1 和 CH2是通訊發生錯誤的通道。
1) 如果二進制表示的 xx 第 0 位為 1,表示主控站(CNC)收到了無效的傳輸數據。例如,假設畫面上的顯示如下:
xx 等于 41,或二進制符號的“01000001”。第 0位,也就是最低位(最右一位)為“1”。 這種情況,檢測如下: (1) I/O Link 電纜的外部干擾干擾會打亂 I/O Link 的數據,可能引起錯誤。 (2) I/O Link 電纜的連接 檢查 I/O Link 的電纜是否連接良好。應連接緊密,沒有松動。電纜錯誤檢查 I/O Link 的電纜是否正確連接。 (3) 設備異常

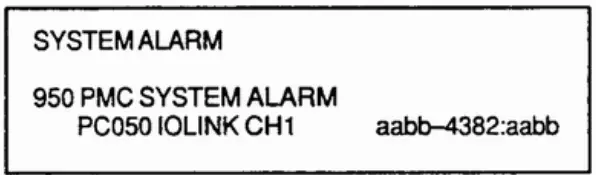

連接到 I/O Link 的母板或任意 I/O 設備有可能出故障。依次更換設備,確定故障所在位置。 2) 如果二進制表示的 xx 第 1 位為 1,表示從屬站(I/O設備)檢測到錯誤。例如,假設畫面顯示如下:
xx 等于 43,或二進制符號的“01000011”。第 1位(右邊數第二位)為 1。 這種情況,yy表示如下: yy所顯示的 0 到 4 位的號碼減去 1 所得的號碼:檢測出錯誤的從 屬站的組號。 yy的第 5 位: 從屬站檢測到無效的傳輸數據。 yy的第 6 位: 從屬站檢測到另一錯誤。 yy的第 7 位: 從屬站檢測到奇偶錯誤或監控錯誤。 上圖的示例中,yy等于 82,或二進制符號的“10000010”。0到4 位為“0010”(十進制的 2)。號碼“1”(等于 2減去 1),為檢 測出錯誤的從屬站的組號。第 7 位為“1”。這樣,就表示第一組從屬站檢測到奇偶錯誤或監控錯誤。
這種情況,檢查下列幾項: (1) 如果 yy第 5 位為“1” 執行與 1)中所列步驟相同的檢查。 (2) 如果 yy第 6 位或第 7 位為“1” 首先,更換檢測出問題那一組的從屬設備。 若問題沒有解決,執行與 1)中所列步驟相同的檢查,確認故障位置。 3) 如果二進制表示的 xx 第 2 位為 1,表示主控站(CNC)和從屬站的連接被取消了。例如,假設畫面顯示如下:
?
xx 等于 84,或二進制符號的“1000100”。第 2 位,從右邊數第三位,為 1。 這種情況,檢查如下: (1) 從屬站和電源未連接 確認從屬站沒有關斷,沒有瞬間的電源故障,電源容量足夠。 (2) I/O Link 電纜未連接 檢查 I/O Link 是否有脫落或未連接的部分電纜。 (3) 如果問題沒有解決,執行與 1)中所列步驟相同的檢查。 4) 如果二進制表示的 xx 第 3或第 4位為 1,表示母板上的 PMC控制回路發生奇偶校驗錯誤。這種情況,更換母板。
其它情況 母板可能出故障,更換之
?
