西門子操作系統上可編輯報警文本的分類。在系統新的操作界面上，選擇調試->人機界面->報警文本界面。我們可以編輯三種報警文本：

制造商PLC報警文本

制造商周期報警文本

制造商零件程序消息文本

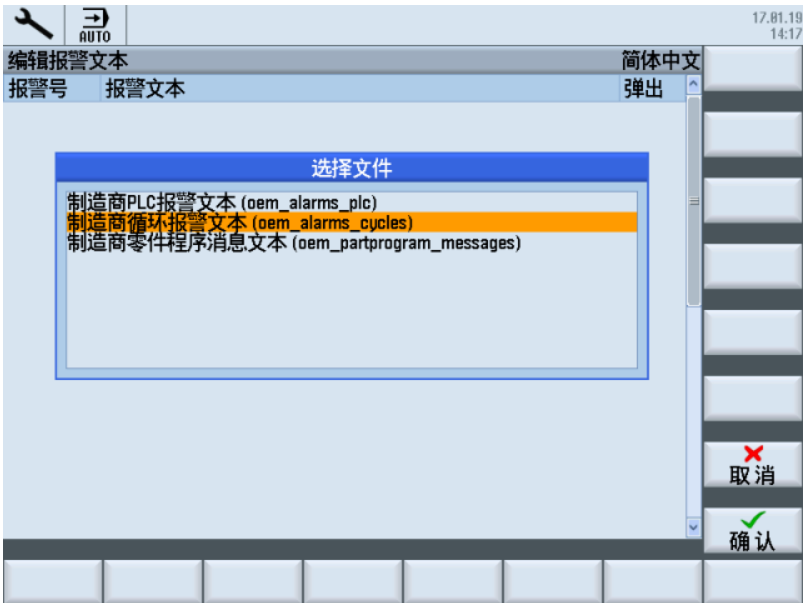

如下圖所示，我們熟悉第一個PLC的報警文本，在簡明調試手冊中也有詳細描述。本期側重于后兩個文本的編輯和使用。

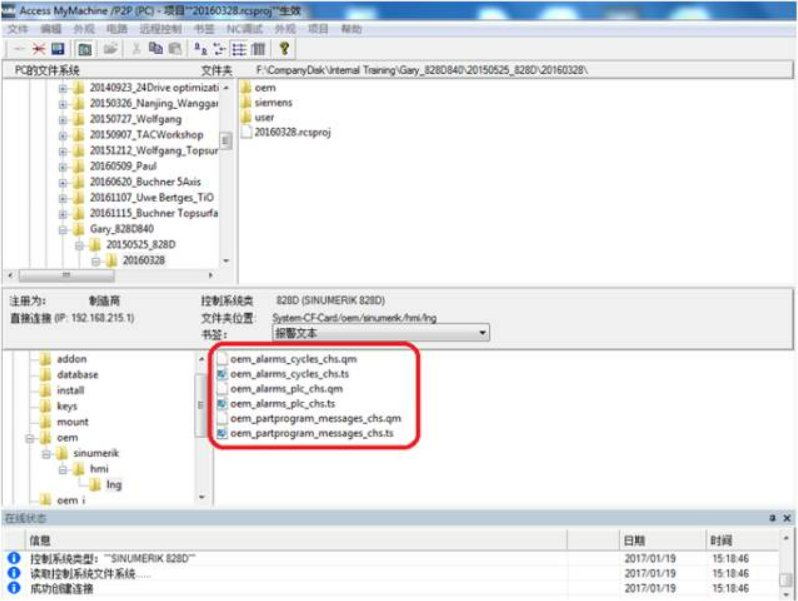

如果建立了相關報警，報警文本目錄中將存儲三個報警文件，如下圖所示：

1、制造商周期報警文本

顧名思義，可以在循環中設置的報警文本，即也可以在NC程序中設置報警，以方便客戶的報警編程。報警由指令“setal”編程和觸發，并將報警編號寫入括號中。

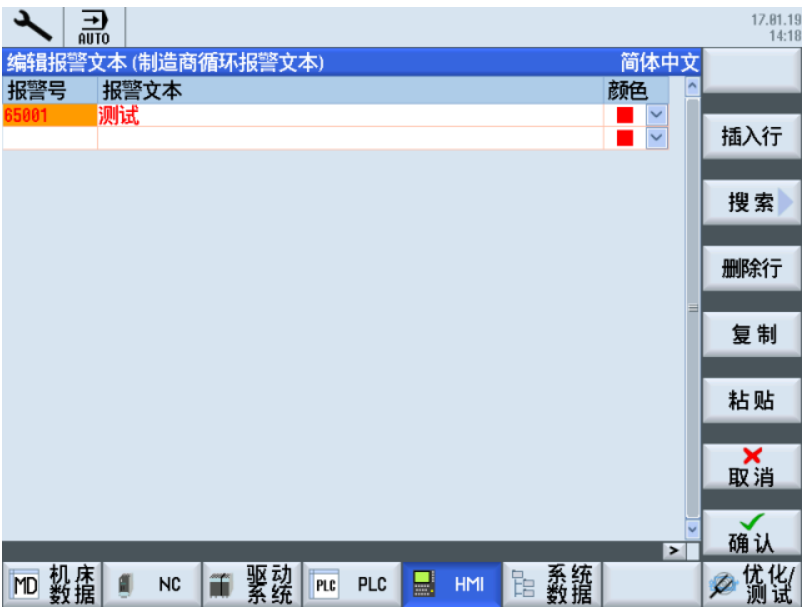

報警編號的適用范圍為60000至69999，其中60000至64999用于西門子循環（占用），65000至69999用于用戶。請注意，選擇此報警文本編輯后，編輯的報警編號只能在65000和69999之間。編輯情況如下圖所示。報警需要在單獨的程序段中進行編程。

請舉例說明：

N100 SETAL（65000）；設置報警編號65000

2、制造商部件程序消息文本

消息文本，即消息顯示在程序中。正如我們之前介紹的，可以使用指令“MSG”。此類消息文本的編輯如下：

這里，報警編號是隨機設置的，主要起到識別的作用。從后面的報警測試中可以看出，信息顯示將不包含特定的數字。

請舉例說明：

N100消息（“$1234”）；設置報警標識1234

3、報警文本測試

我們編寫了一個小程序來測試報警，如下圖所示：

第一個報警顯示如下：

第二條消息顯示如下。僅顯示消息文本，不顯示實際報警編號。

注意：

編輯報警文本后，必須重新啟動系統HMI，否則報警信息將不會生效。
