【PMC】課程二十：IO模塊地址分配步驟

作者：admin　日期：2022-03-25 09:31:01　點擊數：

信息摘要：

IO模塊地址分配步驟學習內容： 1、IO模塊規格 2、IO模塊分配原則 3、IO LINK 地址分配 4、IO LINK I地址分配在之前的章節中介紹了關于FANUC IO相關的硬件知識，以及通訊協議，對于這兩種通訊協議，IO的配置方法是不同的，而且配置IO可以通過在系統界面上操縱，也可以通過LADDERIII 軟件進行操作。 1、IO模塊規格不同的IO模塊的IO物理地址點是不同的，有的IO

?IO模塊地址分配步驟學習內容：

1、IO模塊規格

2.IO模塊分配原則

3.IO鏈路地址分配

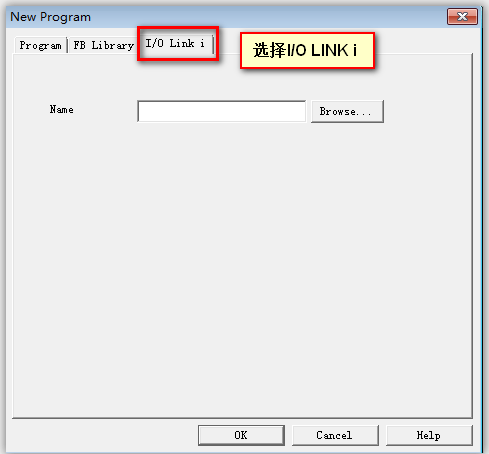

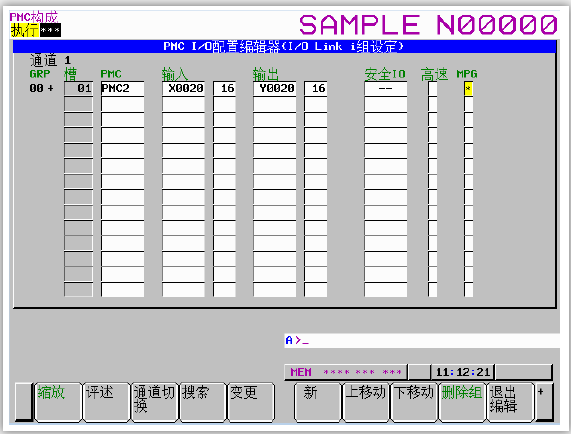

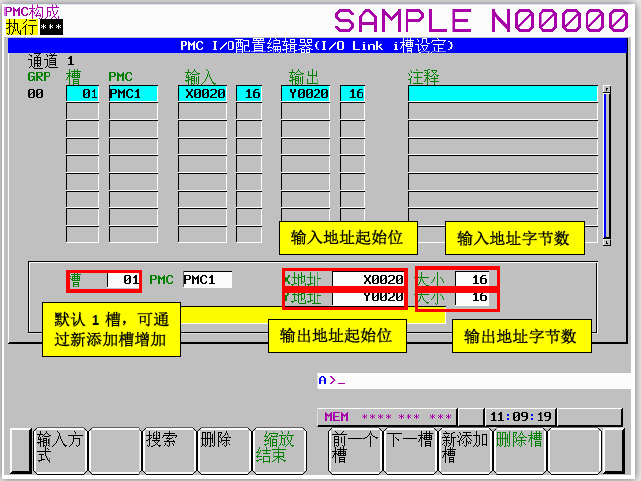

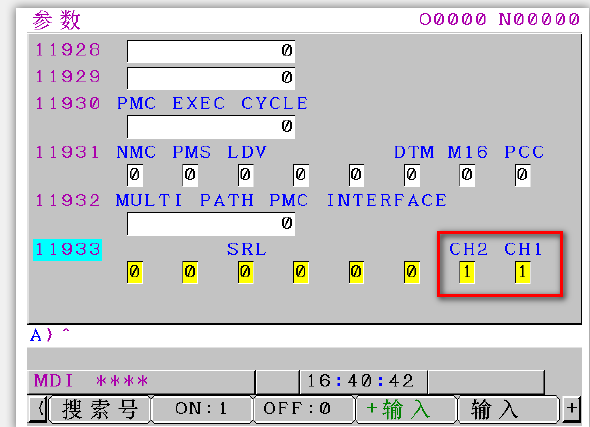

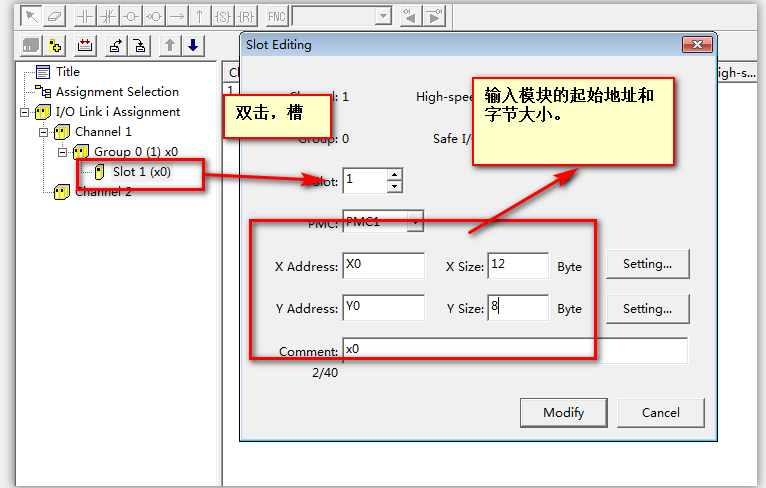

4.IO鏈路I地址分配

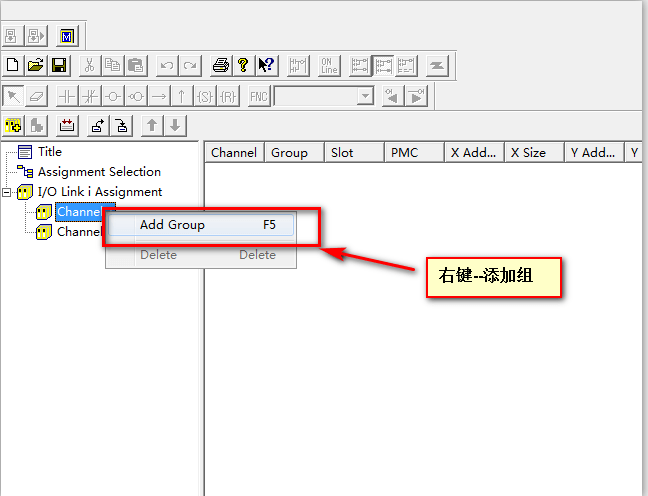

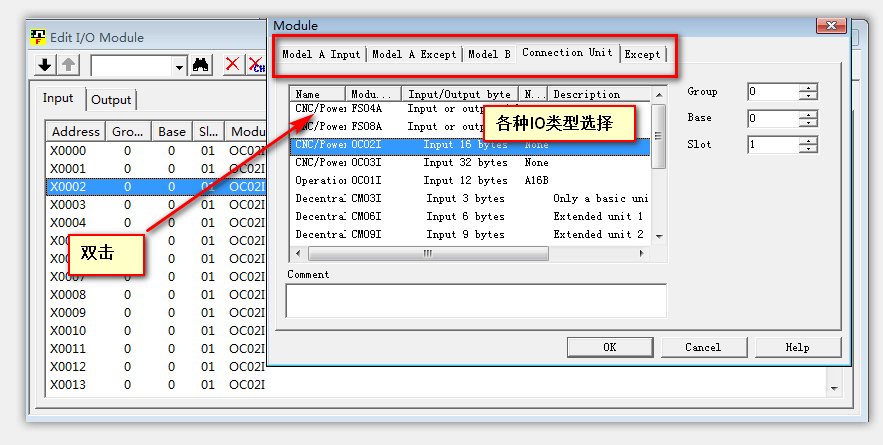

在上一章中，我們介紹了與FANUC IO相關的硬件知識和通信協議。對于這兩種通信協議，IO的配置方法是不同的，IO的配置可以在系統界面上操作，也可以通過LADDERIII軟件進行操作。

1.不同IO模塊規格的IO模塊的IO物理地址點是不同的，有些IO是96x64輸入輸出，有些是24Unip 16入口輸出，所以我們分配時需要知道這些IO點的實際數量，通過硬件規格可以查到。

【PMC】課程二十：IO模塊地址分配步驟(圖1)

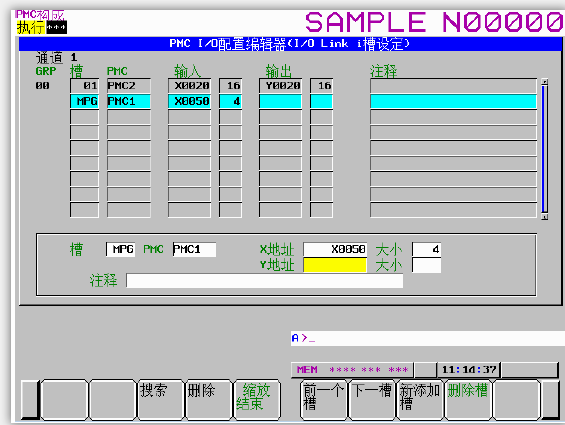

2.IO模塊分配原則(1)，系統IO模塊的分配非常自由，但有一個原則，即手輪上連接的模塊至少為16字節，手輪連接到距離系統最近的大于或等于16字節的IO模塊的JA3端口上。(2)IO模塊分配原則(1)，系統IO模塊的分配非常自由，但有一個原則，即與手輪相連的模塊至少為16字節，且手輪與距離系統最近的大于或等于16字節的IO模塊的JA3端口相連。

(2)IWeiO模塊的地址原則上可以在規定的范圍內(即系統允許的點數)任意定義，但為了機床梯形圖的統一和便于管理，最好按照推薦的標準進行定義。(2)IWeiO模塊的地址原則上可以在規定的范圍內任意定義(即系統允許的點數)，但為了機床梯形圖的統一和便于管理，最好按照推薦的標準進行定義。

(3)在定義IWeiO模塊的起始地址時，需要考慮所連接的機床輸入信號中是否有高速輸入信號，如緊急停機、原點開關等，如果有這樣的高速信號，那么在相應的地址分配中，需要考慮硬件連接的位置來確定分配的第一個地址。例如，如果將FANUC標準面板地址作為第一個IO，并且第一個地址從0開始，則緊急停止信號X8.4將被分配給按鈕，使得緊急停止信號不能被處理。

有關Icano的兩種分配方法的更多信息，請參閱下面的文章以獲取詳細信息。

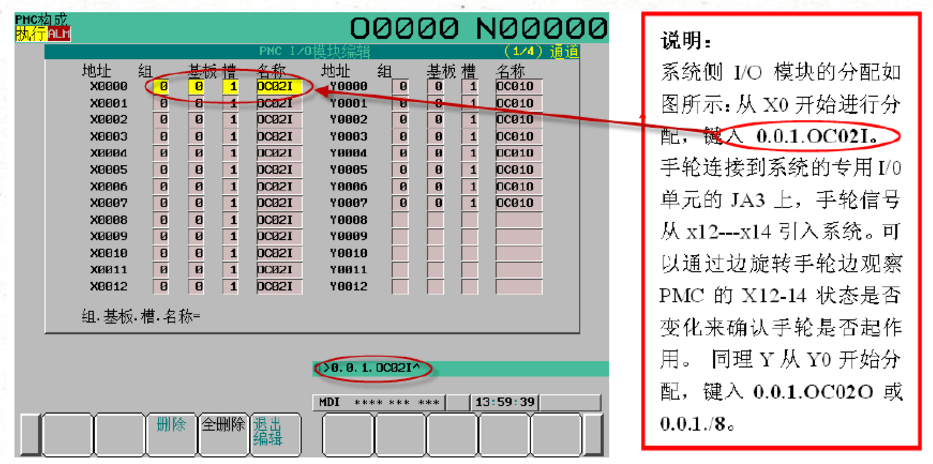

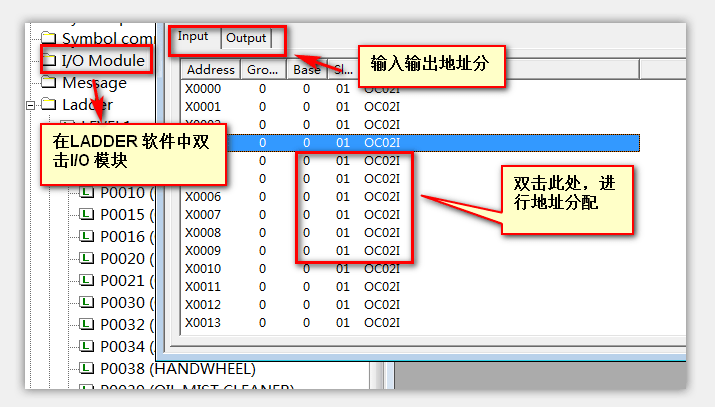

div>3，系統分配IO鏈接地址(1)

【PMC】課程二十：IO模塊地址分配步驟(圖1)

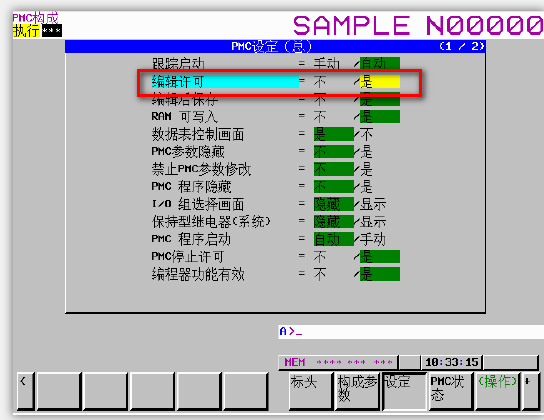

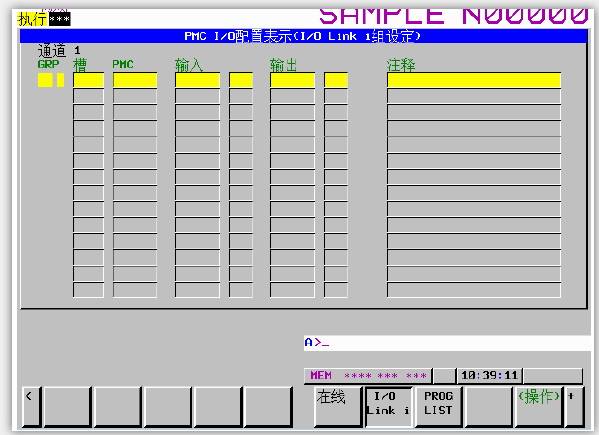

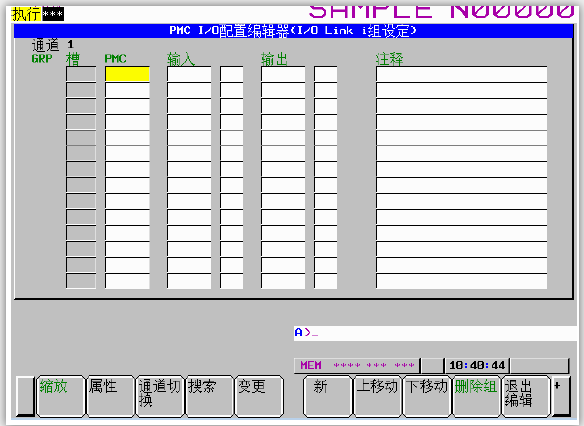

[系統]-擴展-[

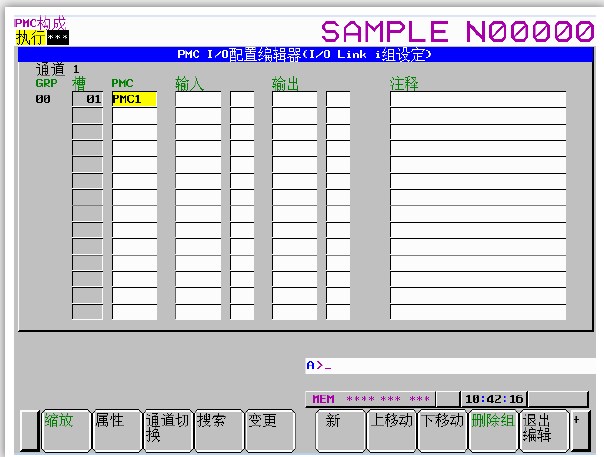

【PMC】課程二十：IO模塊地址分配步驟(圖4)
