EN600系列高性能磁通矢量型變頻器

產品編號：EN600

采用32位DSP(數字信號處理器）硬件平臺，先進的控制算法，可實現有PG閉環矢量控制，無PG矢量控制，具有速度矢量和轉矩矢量兩種工作方式，能快速限住沖擊電流，廣泛用于高端制造業。該系列產品控制精度高、速度響應快、低頻特性優越，智能檢測與保護完善，有著廣泛的組網功能和友好的用戶使用習慣，豐富的外圍總線擴展、端子擴展、繼電器擴展、模擬量擴展等。

在線咨詢全國熱線
400 110 0223

產品特色

控制模式多樣
涵蓋無速度傳感器磁通矢量控制、閉環矢量控制、優化的V/F控制，具有速度控制和轉矩控制兩種方式
性能優越
采用優良的磁通矢量控制算法，控制精度高、速度響應快、低頻特性優越，±0.5%額定同步轉速（無PG矢量控制）；±0.1%額定同步轉速（有PG矢量控制）；±1%額定同步轉速（V/F控制）；結構緊湊、功率密度高、便于安裝、性價比高
功能強大
獨創自學習功能、轉速跟蹤，支持CANOpen、CANLink、Profibus、Modubus、自由協議，支持本地LED單顯、雙顯鍵盤、本地LCD鍵盤、遠程LCD鍵盤
保護齊全
智能保護與檢測，帶輸入/輸出缺相保護功能，輸出相間短路保護，輸出對地保護功能，豐富的外圍擴展功能，實現總線擴展、端子、繼電器、模擬量的擴展。

應用優勢

廣泛用于滿足風機類、恒轉矩類、沖擊類負載
速度波動小滿足各種高精度場合需求，有PG矢量控制 ±0.1% 額定同步轉速，無PG矢量控制±0.3% 額定同步轉速
具有速度控制和轉矩控制兩種模式
轉矩響應快，有PG矢量控制 ≤10mS，無PG矢量控制≤20mS
功能更強大，瞬時掉電不停機功能、轉速追蹤再啟動功能、下垂控制、力矩控制功能等
智能的故障診斷、報警和保護功能，最大限度保證機器工作的可靠性
鍵盤可上傳下載參數，本機鍵盤和遠控鍵盤均可網線連接。
廣泛應用于各種工業現場

產品選型

性能指

項目			項目描述
輸入	額定電壓、頻率		單相220伏級：單相220V，50Hz/60Hz；
			三相380伏級：三相380V，50Hz/60Hz
	允許電壓波動范圍		單相220伏級：200～260V；
			三相380伏級：320～460V
輸出	電壓		0～380V
	頻率		0～600Hz
	過載能力		G型：150%額定電流1分鐘；
			P型：120%額定電流1分鐘。
控制性能	控制方式		無PG矢量控制，有PG矢量控制，開環V/F控制，無PG轉矩控制，有PG轉矩控制
	速度控制精度		±0.5% 額定同步轉速（無PG矢量控制）；
			±0.1% 額定同步轉速（有PG矢量控制）；
			±1% 額定同步轉速（V/F控制）；
	調速范圍		1：2000（有PG矢量控制）；
			1：100（無PG矢量控制）；
			1：50（V/F控制）；
	起動轉矩		1.0Hz：150% 額定轉矩（V/F控制）；
			0.5Hz：150% 額定轉矩(無PG矢量控制)；
			0Hz：180% 額定轉矩（有PG矢量控制）；
	速度波動		±0.3% 額定同步轉速（無PG矢量控制）；
			±0.1% 額定同步轉速（有PG矢量控制）；
	轉矩控制精度		±10% 額定轉矩（無PG矢量控制，無PG轉矩控制）；
			±5% 額定轉矩（有PG矢量控制，有PG轉矩控制）。
	轉矩響應		≤20ms（無PG矢量控制）；
			≤10ms（有PG矢量控制）；
	頻率精度		數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5%
	頻率分辨率	模擬設定	最高頻率的0.1%
		數字設定精度	0.01Hz
		外部脈沖	最高頻率的0.1%
	轉矩提升		自動轉矩提升；手動轉矩提升0.1～12.0%
	V/F曲線(電壓		額定頻率在5～650Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線
	頻率特性)
	加減速曲線		兩種方式：直線加減速和S曲線加減速；15種加減速時間，時間單位(0.01s、0.1s、1s)可選，最長1000分鐘
	制動	能耗制動	EN600系列三相15KW及以下功率段已內置制動單元，只需在（+）與PB之間加制動電阻；18.5KW及以上功率段可選配內置制動單元，只需在（+）與PB之間加制動電阻，也可外接制動單元于（+）和（-）之間。
			EN500系列可外接制動單元于（+）和（-）之間。
		直流制動	起動、停止動作分別可選，動作頻率0～15Hz，動作電流0～100%額定電流，動作時間0～30.0s
	點動		點動頻率范圍：0Hz～上限頻率；點動加減速時間0.1～6000.0秒可設置
	多段速運行		通過內置PLC或控制端子實現多段速運行，多達15段，每段對應單獨加減速時間，內置PLC支持掉電保存
	內置PID控制器		可方便地構成閉環控制系統
	自動節能運行		根據負載情況，自動優化V/F曲線，實現節能運行
	自動電壓調整(AVR)		當電網電壓變化時，能自動保持輸出電壓恒定
	自動限流		對運行期間電流自動限制，防止頻繁過流故障跳閘
	載波調制		根據負載特性自動調整載波
	轉速跟蹤再啟動		實現對旋轉中的電機的無沖擊平滑起動
運行功能	運行命令給定通道		操作鍵盤給定、控制端子給定、通訊給定，可通過多種方式切換
	運行頻率給定通道		主輔給定，實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換
	捆綁功能		運行命令通道與頻率給定通道可以任意捆綁，同步切換
輸入	數字輸入通道		8路通用數字輸入通道，最大頻率1KHz，其中1路可作脈沖輸入通道，最大輸入50KHz，可擴展至14路
輸出	模擬輸入通道		2路模擬輸入通道，其中AI1可選4～20mA或0～10V輸出，AI2通道為差分輸入，4～20mA或-10～10V輸入可選，可擴展至4路模擬輸入
特性	脈沖輸出通道		0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出
	模擬輸出通道		2路模擬信號輸出，其中AO1通道可選4～20mA或0～10V，AO2通道可選4～20mA或0～10V可實現設定頻率、輸出頻率等物理量的輸出，可擴展至4路模擬輸出
特色	快速限流		最大程度限制變頻器過流、更可靠運行
功能	單脈沖控制		適用于需要一鍵控制變頻器起、停的場合，按一下起，再按一下停，再按一下又起，如此重復。此種用法簡單可靠，不易誤操作
	定長控制		可實現定長控制
	定時控制		定時控制功能：設定時間范圍0.1Min ～ 6500.0Min
	虛擬端子		五組虛擬輸入、輸出IO，可實現簡易邏輯控制
操作鍵盤	鍵盤顯示		可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數
	按鍵鎖定		實現對按鍵的部分或者全部鎖定
保護功能			上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護、繼電器吸合保護、端子保護、停電不停保護等
環境	使用場所		室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
	海拔		低于1000米。（高于1000米時需降額使用，每增加1000米高度輸出電流約降低額定電流的10%）
	周圍溫度		-10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱)
	周圍濕度		小于95%RH，無水珠凝結
	振動		小于5.9米/秒2(0.6g)
	存儲溫度		-40℃～+70℃
結構	防護等級		IP20
	冷卻方式		強制風冷
安裝方式			壁掛式和柜式

變頻器型號	A (mm)	B (mm)	W (mm)	H (mm)	D (mm)	D1 (mm)	D2 (mm)	安裝孔徑 (mm)	圖號
EN600-2S0004	104	186	115	200	151	-	164	5	圖a
EN600-2S0007
EN600-2S0015
EN600-2S0022
EN600-2S0037
EN600 -4T0007G /0015P	104	186	115	200	151	-	164	5
EN600 -4T0015G /0022P
EN600 -4T0022G /0037P
EN600 -4T0037G /0055P
EN600 -4T0055G /0075P	129	227	140	240	175	-	188	5
EN600 -4T0075G /0110P
EN600 -4T0 110 G /0150P	165	281	180	304	189	-	202	6
EN600 -4T0 150 G /0185P
EN600 -4T0185G /0220P	180	382	250	398	210	214	223	9
EN600 -4T0220G /0300P
EN600 -4T0300G /0370P	180	434	280	450	240	244	253	9
EN600 -4T0370G /0450P
EN600 -4T0450G /0550P	190	504.5	290	530	250	254	263	9
EN600-4T0550G /0750P
EN600-7T0110G/0150P	180	434	280	450	240	244	253	9	圖b
EN600-7T0150G/0185P
EN600-7T0185G/0220P
EN600-7T0220G/0300P
EN600-7T0300G/0370P	190	504.5	290	530	270	274	283	9
EN600-7T0370G/0450P
EN600-7T0450G/0550P
EN600-7T0550G/0750P
EN600-7T0750G/0900P	297	628	400	650	340	344	353	12
EN600-7T0900G/1100P
EN600-7T1100G/1320P
EN600-7T1320G/1600P
EN600-7T1600G/2000P	-	97 3	500	1000	400	-	413	9	圖 c
EN600-7T2000G/2200P
EN600-7T2200G/2500P
EN600-7T2500G/2800P

產品應用

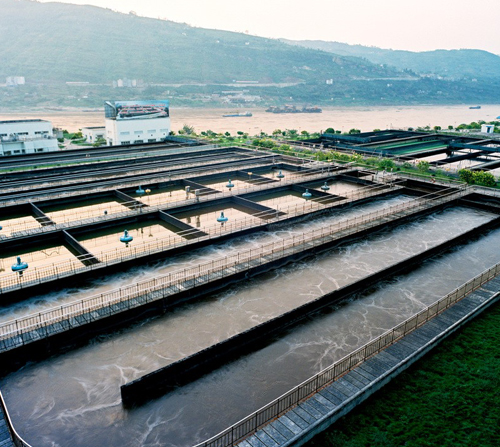

適用于金屬加工、塑料機械、CNC機床、印刷設備、印染行業、造紙、市政工程、供水工程、污水處理等，另外在紡織、制冷、水泥、陶瓷等領域也廣泛使用。
