DTB系列

產品編號：DTB

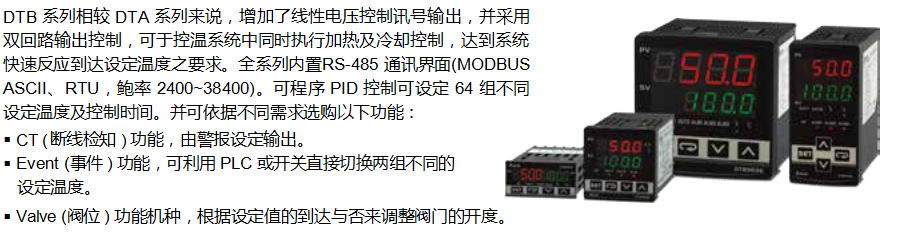

本系列增加了線性電壓控制訊號輸出，并采用雙回路輸出控制

在線咨詢全國熱線
400 110 0223

產品特色

提供PID、On-Off、手動輸入及可程控4種方式。
兩組輸出功能，可自動調諧兩組PID參數。
可接多種熱電偶 (B、E、J、K、L、N、R、S、T、U、TXK)、白金電阻 (PT100、JPT100)、模擬電流 (0~20mA、4~20mA、)及線性電壓 (0~5V、0~10V)。
最多可選擇3組警報開關，各提供18種警報模式可供選擇。
攝氏及華氏依用戶自行選擇顯示。
兩種按鍵鎖定功能(1:全按鍵2:只鎖定功能鍵，上下鍵仍可操作)。
四種面板尺寸可供選擇(4824、4848、4896、9696)。
全系列內置RS485通訊接口(Modbus ASCII、RTU，鮑率2400~38400)。
熱電耦及白金電阻取樣時間0.4秒/次，模擬輸入取樣時間0.15秒/次。
可程控可設定64組不同設定溫度及控制時間。
可選購CT (斷線檢知)功能，由警報設定輸出。
可選購Event (事件)功能，可利用PLC或開關直接切換兩組不同的設定溫度。
可選購Valve(閥位)功能機種，根據設定值的到達與否來調整閥門的開度。

產品選型

輸入電源	100 ~ 240 VAC，50 / 60 Hz；24 VDC ±10 %
操作電壓范圍	額定電壓 85 % ~ 110 %
電源消耗功率	5 VA
顯示方法	雙排七段 LED 顯示 , 可顯示四位元。目前溫度值：紅色，設定溫度值：綠色
輸入溫度傳感器	熱電偶對：K, J, T, E, N, R, S, B, L, U, TXK
	白金測溫電阻：Pt100、JPt100
	模擬輸入：0 ~ 5 V、0 ~ 10 V、0 ~ 20 m A、4 ~ 20 m A、0 ~ 50mV
顯示刻度	可選擇小數點一位或無小數點
控制方法	PID , PID 可編程，手動或 ON / OFF
控制輸出種類	繼電器輸出，單刀雙閘（48x48/48x24 單刀單閘）最大負載為 250 VAC，5 A 的電阻性負載
	電壓脈波輸出，14 VDC，最大輸出電流 40 mA
	電流輸出，DC 4~20 mA 輸出（負載阻抗需小于 600 歐姆）
	模擬電壓輸出 0 ~ 10 V
取樣周期	模擬輸入：0.15 秒熱電偶或白金電阻：0.4 秒
通訊功能	RS-485 數字通訊，支持 2,400 bps ~ 38,400 bps 傳輸速度
通訊協定	采用 MODBUS 通訊協定，支持 RTU/ASCII 通訊格式
耐震動	10 ～ 55 Hz 10 m/s2 3 軸方向 10 min
耐沖擊	最大 300 m/s2 3 軸 6 方向各 3 次
操作環境溫度	0 oC ~ +50 oC
存放環境溫度	-20 oC ~ +65 oC
操作高度	低于 2000 公尺
操作環境濕度	35% to 80% RH（無結露）
面板防水等級	IP65

產品應用

食品包裝、橡塑膠、電子行業
