C200系列臺達變頻器

產品編號：C200

VFD-C200是新一代小型高階智能型矢量變頻器。內建豐富的馬達控制模式與高達5,000 steps的PLC功能，可彈性符合不同應用需求；革新的抗污與散熱設計，可大幅強化對惡劣環境的耐受性。

在線咨詢全國熱線
400 110 0223

產品特色

■ 多元化界面 ( 多點輸入、模擬輸入、 CAN open 、 RS-485 with M O D B U S) ,可靈活應用

■ 便捷的安裝、參數設定、及調適

■ 支持穿墻式安裝 ( 框號 A)

■ 可拆式高亮度 LE D 操作面板,搭配延長線可安裝于柜機門,容易讀取、操作

■ 內置 P LC 程序 ( 容量 5 K steps) ,應用更彈性

■ 特別電路板涂層處理與散熱風道設計,強化環境耐受性

- 風扇冷卻氣流只通過散熱器,避免粉塵和污物入侵

■ 負載突增時,可快速限制電流,避免運行受干擾

■ 內置編碼器信號回授輸入點 ( M I7 & 8 ) ,最高可接受 33 kHz

■ 內置多功能輸出頻率端子 x 2 ( D F M 1 & D F M2 ) ,最高可輸出 33 kH

產品選型

460V
框號尺寸			A0				A
型號 VFD-CB43A- *1			007	015	022	037	040	055	075
適用電機功率 ( kW)			0.75	1.5	2.2	3.7	4.0	5.5	7.5
適用電機功率 (H P)			1	2	3	5	5.5	7.5	10
輸出	一般負載	額定輸出容量 (kVA)	2.4	3.2	4.8	7.2	8.4	10	14
		額定輸出電流 (A)	3.0	4.0	6.0	9.0	10.5	12	18
		過負載耐量	在額定輸出電流的 120% 時,每 5 分鐘可承受 1 分鐘, 160% 時每 30 秒可承受 3 秒鐘
		最高輸出頻率 (Hz)	599.00 Hz
		載波頻率 (kHz)	2 ~ 15 kHz ( 出廠設定值 : 8 kHz)
	重載	額定輸出容量 (kVA)	2.3	3.0	4.5	6.5	7.6	9.6	14
		額定輸出電流 (A)	2.9	3.8	5.7	8.1	9.5	11	17
		過負載耐量	在額定輸出電流的 150% 時,每 5 分鐘可承受 1 分鐘, 180% 時每 30 秒可承受 3 秒鐘
		最高輸出頻率 (Hz)	599.00 Hz
		載波頻率 (kHz)	2 ~ 15 kHz ( 出廠設定值 : 2 kHz)
輸入	輸入電流 (A) 一般負載		4.3	5.9	8.7	14	15.5	17	20
	輸入電流 (A) 重載		4.1	5.6	8.3	13	14.5	16	19
	定額電壓 / 頻率		3 相 AC 380 V ~ 480 V (-15% ~ +10%) ,50 / 60 Hz
	操作電壓范圍		323 ~ 528 VAC
	容許電源頻率變動范圍		47 ~ 63 Hz
冷卻方式			自然風冷		強制風冷
剎車晶體			內置

460 V (加大風扇機種)
框號尺寸			A0		A
型號 VFD-CB43B-			022	037	040	055	075
適用電機功率 ( kW)			2.2	3.7	4.0	5.5	7.5
適用電機功率 (H P)			3	5	5.5	7.5	10
輸出	一般負載	額定輸出容量 (kVA)	4.8	7.2	8.4	10	14
		額定輸出電流 (A)	6.0	9.0	10.5	12	18
		過負載耐量	在額定輸出電流的 120% 時,每 5 分鐘可承受 1 分鐘, 160% 時每 30 秒可承受 3 秒鐘
		最高輸出頻率 (Hz)	599.00 Hz
		載波頻率 (kHz)	2 ~ 15 kHz ( 出廠設定值 : 8 kHz)
	重載	額定輸出容量 (kVA)	4.5	6.5	7.6	9.6	14
		額定輸出電流 (A)	5.7	8.1	9.5	11	17
		過負載耐量	在額定輸出電流的 150% 時,每 5 分鐘可承受 1 分鐘, 180% 時每 30 秒可承受 3 秒鐘
		最高輸出頻率 (Hz)	599.00 Hz
		載波頻率 (kHz)	2 ~ 15 kHz ( 出廠設定值 : 2 kHz)
輸入	輸入電流 (A) 一般負載		8.7	14	15.5	17	20
	輸入電流 (A) 重載		8.3	13	14.5	16	19
	定額電壓 / 頻率		3 相 AC 380 V ~ 480 V (-15% ~ +10%), 50 / 60 Hz
	操作電壓范圍		323 ~ 528 VAC
	容許電源頻率變動范圍		47 ~ 63 Hz
冷卻方式			強制風冷
剎車晶體			內置

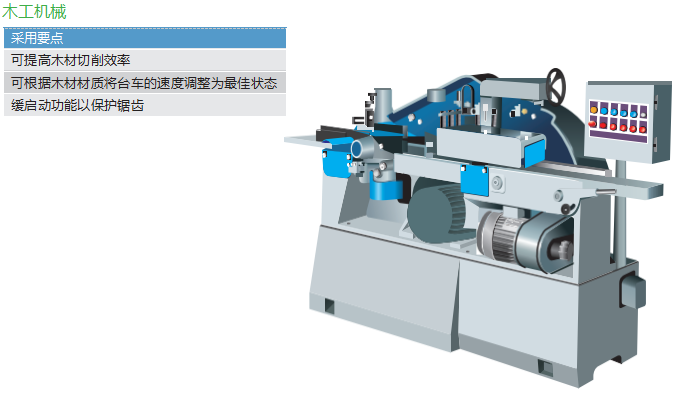

產品應用
